SWIT S-6160 SDI&HDMI® 600公尺/2000英尺無線圖傳

KUWI無線視訊技術

SDI&HDMI®雙接口,視距600米

S-6160無線圖傳採用奧視威自主研發的酷威KUWI無線技術(非WIFI),5.1-5.9GHz無線頻段,支援3G/HD-SDI及HDMI®(最高1080p60)穩定傳輸600公尺(2000英尺) ,系統為純硬體連接,即插即用,可廣泛應用於影視製作、空拍/飛貓/斯坦尼康監看等領域。

描述

◆ 酷威KUWI 5.1-5.9GHz無線頻段

◆ 內建掃頻,自動切換最佳頻點

◆ 3GSDI及HDMI®雙接口,帶環出

◆ 視距2000英尺/600公尺傳輸距離

◆ 增強穿牆性能,更遠更穩定

◆ 2路SDI/HDMI®解嵌音訊傳輸

◆ OLED訊息顯示、頻道切換

◆ 同一場所支援20組同時穩定傳輸

◆ 支援1發4收配置模式

◆ 無線傳輸協定及傳輸內容雙重加密

◆ 內建時鐘再生,廣播級傳輸質量


KUWI無線視訊技術

SDI&HDMI®雙接口,視距600米

S-6160無線圖傳採用奧視威自主研發的酷威KUWI無線技術(非WIFI),5.1-5.9GHz無線頻段,支援3G/HD-SDI及HDMI®(最高1080p60)穩定傳輸600公尺(2000英尺) ,系統為純硬體連接,即插即用,可廣泛應用於影視製作、空拍/飛貓/斯坦尼康監看等領域。

輸入/輸出介面

發射端Tx配備2支全向天線,支援
1x 3G/HD-SDI 輸入
1x 3G/HD-SDI 環出
1x HDMI® 1.3 輸入

接收端Rx配備4根全向天線,支援
2x 3G/HD-SDI 輸出
1x HDMI® 1.3 輸出

SDI & HDMI® 視訊格式:
1080p60, 1080p59.94, 1080p50
1080p23.98, 1080p24; 1080p25, 1080p29.97, 10803010p70fps. 80i60, 1080i59.94
,
1080i50; 720p60,
720p59.94 , 720p50

600公尺傳輸距離

增強穿牆性能,更遠更穩定

S-6160支援視距600公尺穩定無線傳輸,並對穿牆性能進行了無線射頻優化和影像品質最佳化,同等穿牆環境下比普通5GHz無線傳的更遠、更穩定。
*支援SDI & HDMI® 2路(CH1&2)內嵌數位音訊傳輸。

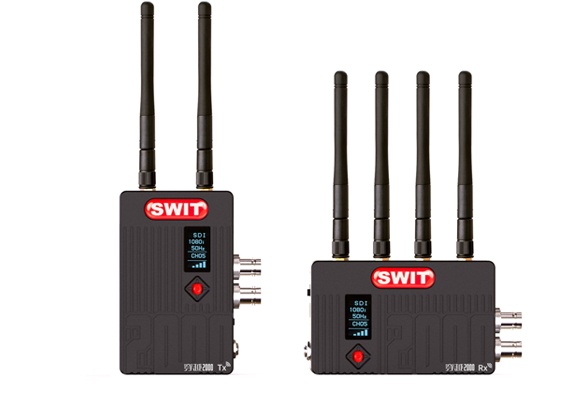

OLED顯示器及頻點切換

S-6160無線工作頻段5.1-5.9GHz,內建無線掃頻器,即時掃描目前場所的無線環境,自動選擇切換最佳頻點,確保持續穩定可靠的連線與傳輸。同時也支援22個頻點的手動切換。發射端和接收端均配備OLED屏,顯示訊號格式、頻點和訊號強度。

一發多收、雙重加密

S-6160無線圖傳支援1個發射端對4個接收端的穩定廣播模式傳輸, 採用私有無線傳輸協定以及AES128傳輸內容加密的雙保險,未經配對的接收端絕無可能接收畫面,確保片場影視材料的保密性和安全性。

支援20 訊道同時傳輸

S-6160 無線圖傳可根據實際傳輸距離動態調整發射功率,在確保傳輸品質的情況下,分配最小的發射功率, 最大程度避免相互幹擾。在同一場合,可同時使用多達20 套S-6160 無線圖傳,滿足現場節目製作的需求。

複雜環境下穩定傳輸

S-6160無線圖傳採用專業KUWI 5GHz無線視訊技術,在各種複雜無線環境下如體育場、表演廣場、展覽館、人群密集或無線路由器等電子設備密集的公共場所,都能保持快速、穩定連接。

內建時鐘再生,廣播級傳輸質量

為確保無線傳輸視訊質量,最大程度媲美有線傳輸, S-6160無線圖傳內建時鐘再生,智慧校正色彩,消除無線傳輸過程中產生的碼間串擾和噪聲,實現廣播級專業的傳輸質量。

USB韌體升級

S-6160無線圖傳配備Micro USB接口,支援OTG USB韌體升級,免費升級更多功能!

規格

輸入/輸出

發射端 3G/HD-SDI 輸入×1 環出 ×1
HDMI® 1.3 輸入×1
接收端 3G/HD-SDI 輸出×2
HDMI® 1.3 輸出×1

影片格式

SDI 1080p60, 1080p59.94, 1080p50
1080p23.98, 1080p24; 1080p25, 1080p29.97, 1080p30;
1080psf23.98, 1080psf24
1080i60, 1080i59.94, 1080i50;
720p60, 720p59.94, 720p50
HDMI® 1080p60, 1080p59.94, 1080p50
1080p23.98, 1080p24; 1080p25, 1080p29.97, 1080p30;
1080psf23.98, 1080psf24
1080i60, 1080i59.94, 1080i50;
720p60, 720p59.94, 720p50

無線參數

無線頻率 5.17GHz-5.69GHz 及5.75GHz-5.83GHz
無線模組 OFDM 16QAM, 64QAM, QPSK, BPSK
無線發射功率 128mW
無線傳輸距離 2000英尺/ 600公尺(視距)

其他參數

輸入電壓



發射端DC 7-34V

接收端DC 7-34V

耗電量



發射端 8W
接收端 8W
尺寸(不含天線)



發射端 66×106.5×24.7 (mm)
接收端 106.5×66×24.7 (mm)
淨重



發射端 236g
接收端 245g
工作溫度 0°C -+40°C

包裝內容1

  • 一發一收套裝

  • S-6160發射端x1接收端x1

  • AC-DC適配器

  • 工程提箱

  • 冷靴/螺紋萬向怪手

  • B型口轉帶鎖DC線×2

包裝內容2

  • 一發兩收套裝

  • S-6160發射端x1 接收端x2

  • 冷靴/螺紋萬向怪手

  • B型口轉帶鎖DC線×3

  • AC-DC適配器x2
