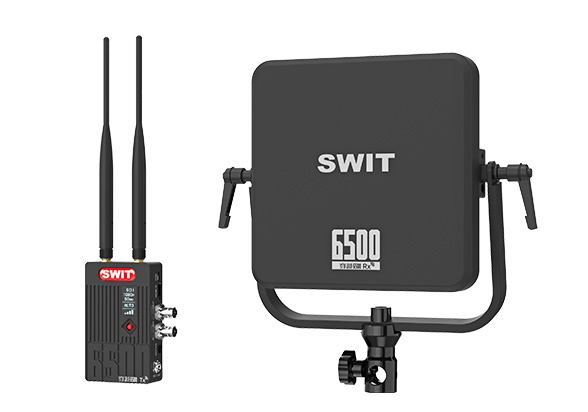

SWIT S-6220P SDI&HHDMI® 2公里超遠距離無線圖傳

專業無線視訊技術

SDI&HDMI®雙接口,2km超遠距離

S-6220P無線圖傳採用專業酷威KUWI無線技術(非WIFI),5.1-5.9GHz無線頻段,支援3G/HD-SDI及HDMI®最高1080p60穩定傳輸2公里,系統為純硬體連接,通電即連,超強穿牆,可廣泛應用於影視製作、綜藝/晚會現場製作、空拍/飛貓/斯坦尼康監看等領域。

描述

◆ 酷威KUWI 5.1-5.9GHz無線頻段

◆ 內建掃頻,自動切換最佳頻點

◆ 3GSDI及HDMI®雙接口,帶環出

◆ 高增益平板天線內建無線接收端
(中國實用新型專利ZL201720422941.3)

◆ 視距2公里/6500英尺傳輸距離

◆ 複雜環境下穩定傳輸,超強穿牆

◆ 2路SDI/HDMI®解嵌音訊傳輸

◆ OLED訊息顯示、頻道切換

◆ 同一場所多組同時穩定傳輸

◆ 支援1發多收設定模式

◆ 無線傳輸協定及傳輸內容雙重加密

◆ 內建時鐘再生,廣播級傳輸質量


專業無線視訊技術

SDI&HDMI®雙接口,2km超遠距離

S-6220P無線圖傳採用專業酷威KUWI無線技術(非WIFI),5.1-5.9GHz無線頻段,支援3G/HD-SDI及HDMI®最高1080p60穩定傳輸2公里,系統為純硬體連接,通電即連,超強穿牆,可廣泛應用於影視製作、綜藝/晚會現場製作、空拍/飛貓/斯坦尼康監看等領域。

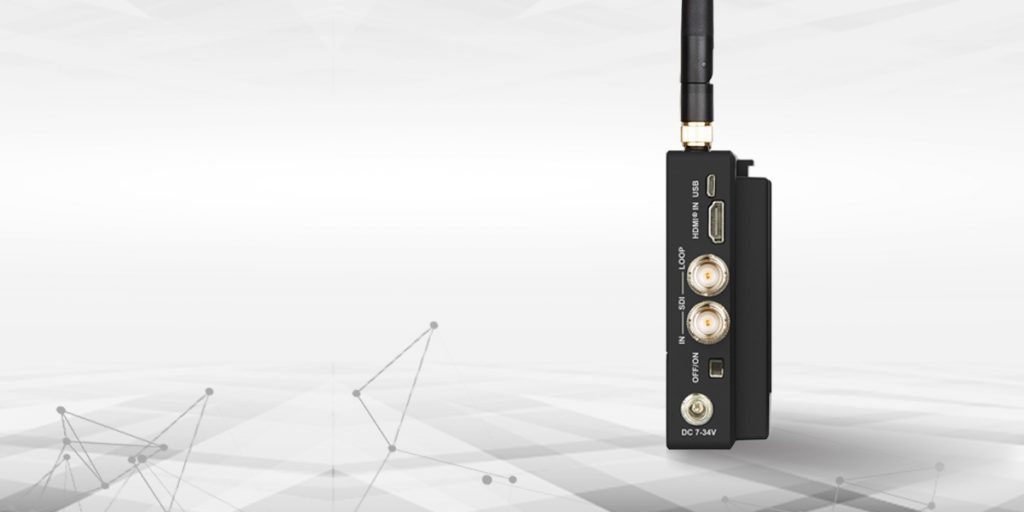

發射端

發射端Tx配備2支全向天線,支援
1x 3G/HD-SDI 輸入
1x 3G/HD-SDI 環出
1x HDMI® 1.3 輸入

SDI & HDMI® 視訊格式:
1080p60, 1080p59.94, 1080p50 1080p2380p59.94, 1080p50
1080, 1080p ; 1080p25, 1080p29.97, 1080p30;
1080psf23.98, 1080psf24
1080i60, 1080i59.94, 1080i50; 720p60, 720p60, 1080i50; 720p60
, 720p60,

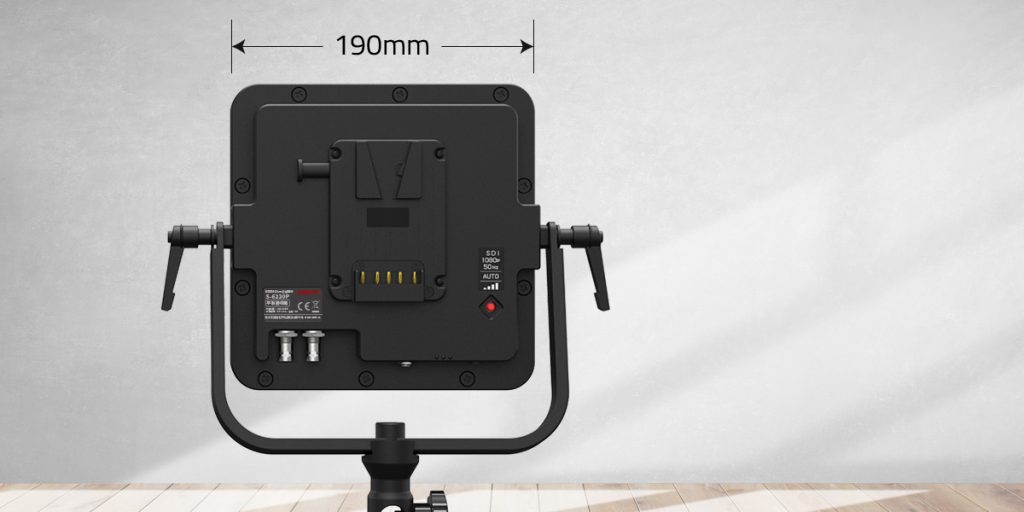

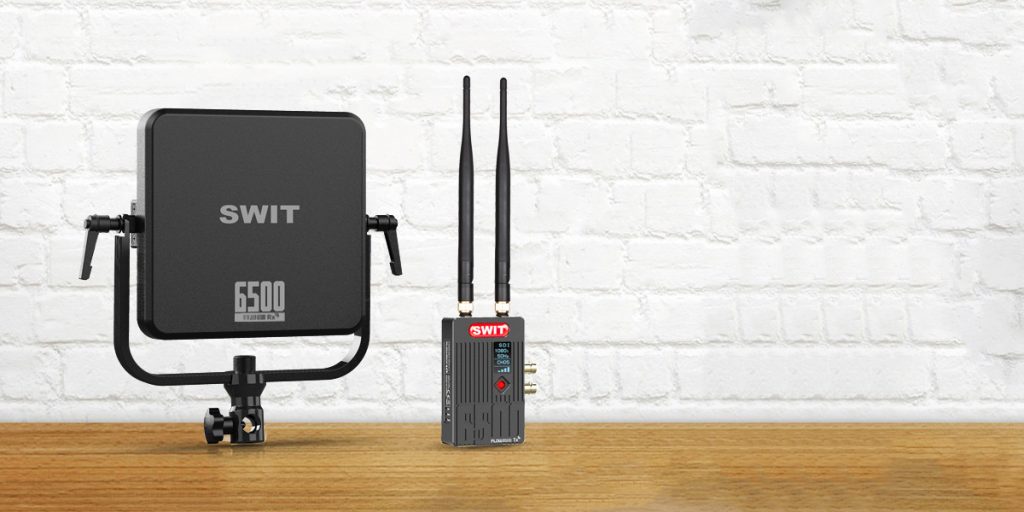

平板接收端

接收端為高增益定向小平板天線內建無線接收(中國實用新型專利ZL201720422941.3),無需以額外的無線接收端連接天線饋線,架設便捷,穩固可靠,提供1路3G/HD-SDI輸出。

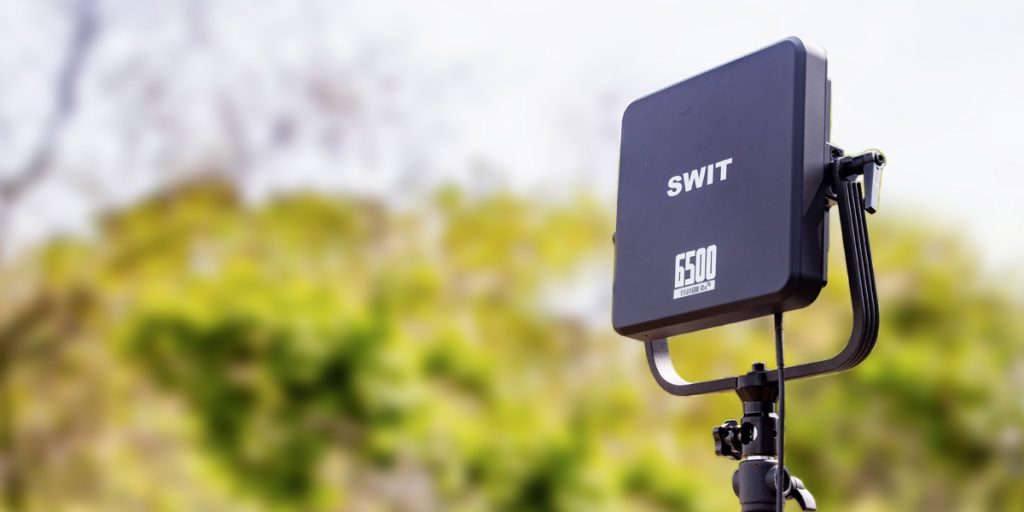

2km超遠距離接收

增強穿牆性能,更遠更穩定

透過高增益平板接收端,S-6220P支援視距2公里穩定可靠的遠距離無線傳輸,並對穿牆性能進行了無線射頻優化和影像品質最佳化,同等穿牆和乾擾環境下比普通5GHz無線傳的更遠、更穩定。在擁擠的室內或坐滿觀眾的體育場、大型演唱會現場,有著得天獨厚的傳輸性能優勢。

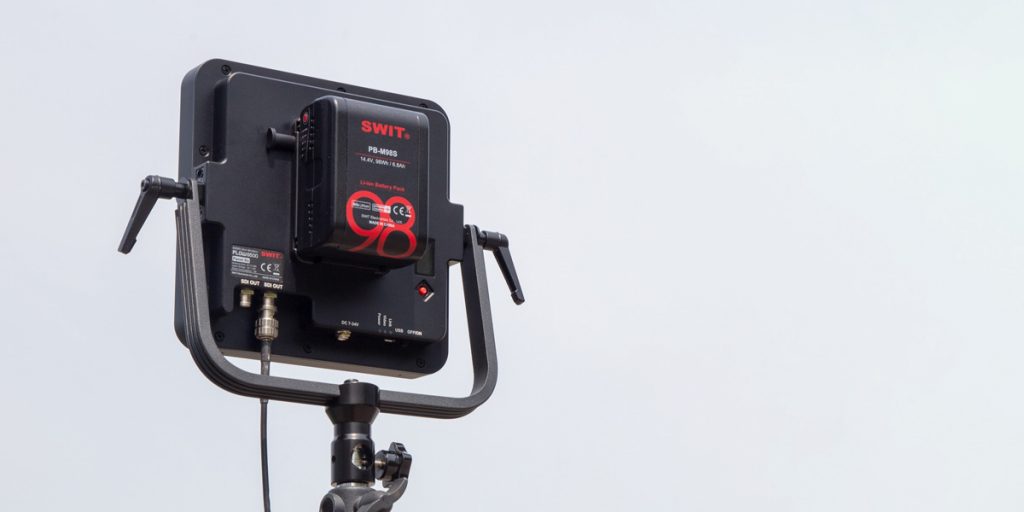

供電方式

S-6220P無線圖傳發射端及接收端功耗均低於9W。

發射端標配NP-F DV電池扣板,支援7-34V帶鎖DC輸入;

平板接收端標配V字型電池扣板,支援7-34V帶鎖DC輸入。

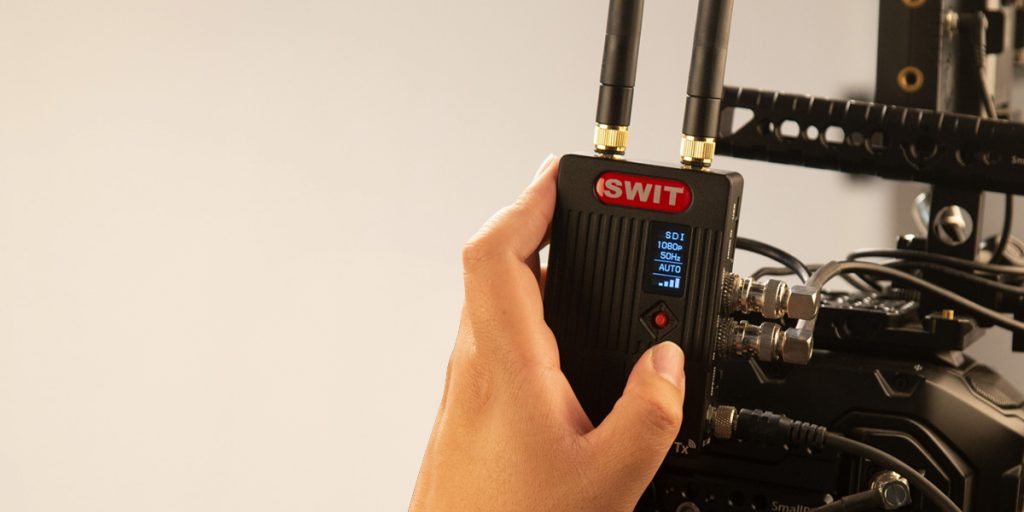

OLED顯示器及頻點切換

5GHz頻段,DFS全球合規

S-6220P無線工作頻段5.1-5.9GHz,內建無線掃頻器,即時掃描目前場所的無線環境,自動選擇切換最佳頻點,確保持續穩定可靠的連接與傳輸。同時也支援22個頻點的手動切換。發射端和接收端均配備OLED屏,顯示訊號格式、頻點和訊號強度。


複雜環境下穩定傳輸

S-6220P無線圖傳採用專業KUWI 5GHz無線視訊技術,在各種複雜無線環境下如體育場、演出廣場、展覽館、人群密集或無線路由器等電子設備密集的公共場所,都能保持快速、穩定連接。

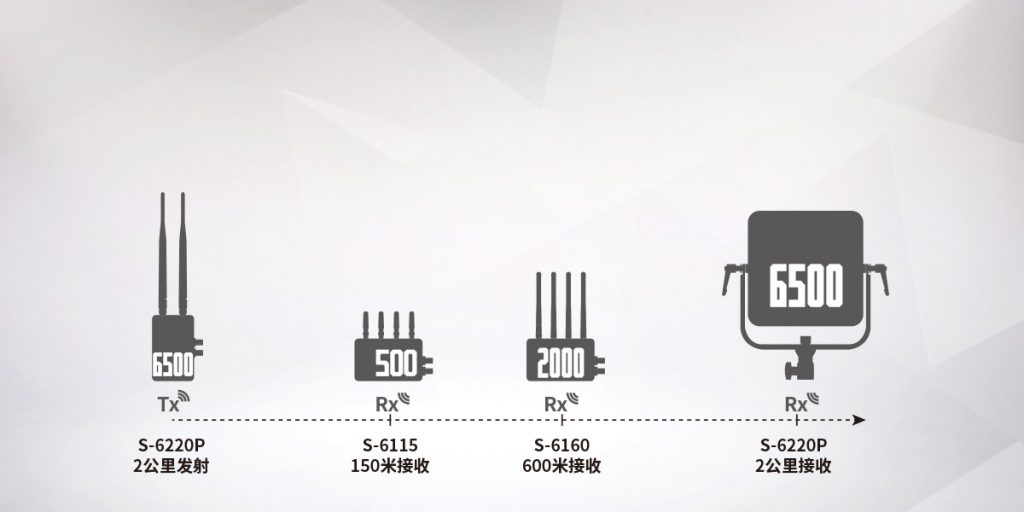

多距離相互接收

使用S-6220P 2000公尺發射端,可在150公尺距離內使用S-6115接收端、在600公尺距離內使用S-6160接收端、在2000公尺距離內使用S-6220P平板接收端同時接收訊號。

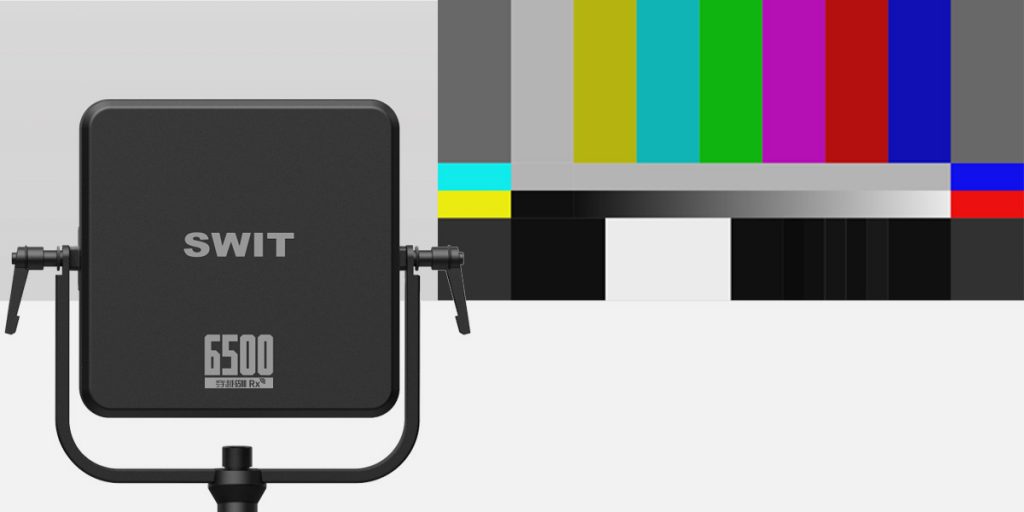

內建時鐘再生,廣播級傳輸質量

為確保無線傳輸視訊質量,最大程度媲美有線傳輸, S-6220P無線圖傳內建時鐘再生,智慧校正色彩,消除無線傳輸過程中產生的碼間串擾和噪聲,實現廣播級專業的傳輸質量。



規格

輸入/輸出

發射端 3G/HD-SDI 輸入×1
  3G/HD-SDI 環出 × 1
HDMI® 1.3 輸入×1
接收端 3G/HD-SDI 輸出×1

影片格式

SDI 1080p60, 1080p59.94, 1080p50
1080p23.98, 1080p24; 1080p25, 1080p29.97, 1080p30;
1080psf23.98, 1080psf24
1080i60, 1080i59.94, 1080i50;
720p60, 720p59.94, 720p50
HDMI® 1080p60, 1080p59.94, 1080p50
1080p23.98, 1080p24; 1080p25, 1080p29.97, 1080p30;
1080psf23.98, 1080psf24
1080i60, 1080i59.94, 1080i50;
720p60, 720p59.94, 720p50

無線參數

無線頻率 5.17GHz-5.69GHz 及5.75GHz-5.83GHz
無線模組 OFDM 16QAM, 64QAM, QPSK, BPSK
無線發射功率 128mW
無線傳輸距離 2000公尺/ 6500英尺(視距)

其他參數

輸入電壓



發射端DC 7-34V

接收端DC 7-34V

耗電量



發射端9 W
接收端9 W
尺寸(不含天線)



發射端 66×106.5×24.7 (mm)
接收端 190×190×46 (mm)
淨重



發射端 286g
接收端1500 g
工作溫度 0°C -+40°C

包裝內容

  • S-6220P發射端x1 平板接收端x1

  • 冷靴/螺紋萬向怪手

  • B型口轉帶鎖DC線×2

  • AC-DC適配器

  • 工程提箱
